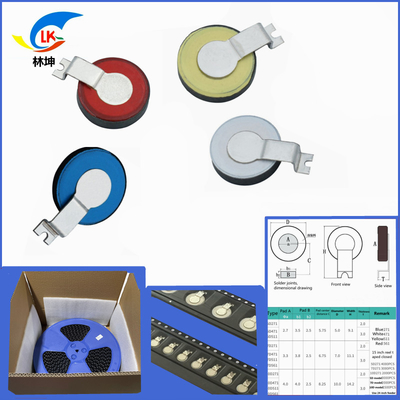

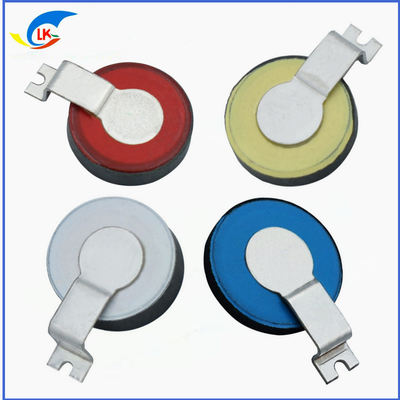

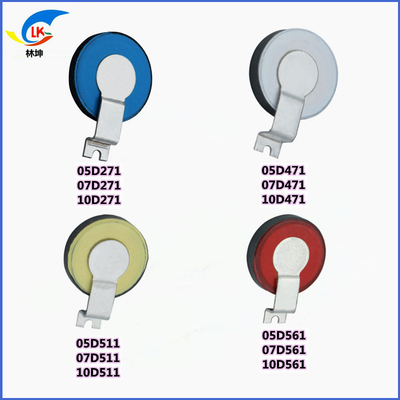

10D High Energy Chip Varistors 10D271 471 511 561 621 Automaticamente e para LED

1 Áreas de aplicação

1.1 LED, DOB LED

1.2 Instrumentos elétricos

1.3 Equipamento de segurança

1.4 Equipamento de comunicação

1.5 Eletrodomésticos

2 Características do produto

2.1 Cumprir os requisitos da RoHS

2.2 Embalagem SMD, conveniente para automação

2.3 A utilização economiza mão-de-obra e tem um desempenho de alto custo

2.4 Utilizando chips sensíveis à pressão de alta energia, tem uma elevada densidade de absorção de energia e um bom desempenho de pulso.

2.5 O desempenho permanece estável durante muito tempo

2.6 Ampla gama de temperaturas de funcionamento: -40°C ∼125°C

2.7 Certificação de segurança: UL/cUL, TUV, CQC

3Regras de codificação dos produtos

4 Identificação do produto:LK

5 Dimensões

5.1Tamanho e aparência do produto(unidade: mm)

5.2Recomendações de conceção do tamanho da almofada

6 Principais propriedades eléctricas

7 Reliabilidade

8 Método de ensaio de desempenho da resistência ao pulso

8.1Corrente de entrada máxima (ondas de raio de 8 / 20 μs)

Método experimental: extrair dois grupos de 10 varistores de chips, cada um, do número do lote, e testar os parâmetros de tensão e corrente de vazamento do varistor.Um grupo é aplicado com uma corrente de pico I1 pulso de relâmpago uma vez, e o outro grupo é aplicado com um pulso de raio I2 de corrente de pico duas vezes (intervalo de 60 segundos) e testam-se os parâmetros sensíveis à pressão da amostra após o arrefecimento.A amostra não deve apresentar danos visíveis na sua aparência, uma taxa de variação da tensão do varistor de ≤ 10%, uma corrente de fuga de ≤ 30μA após o ensaio e um coeficiente não linear de ≥ 20.

8.2Capacidade máxima de fluxo (8/20 -1,2/50μs onda combinada)

Método experimental: extrair 10 varistores de chip do número do lote, testar os parâmetros do varistor, apply combined wave pulses with the open-circuit voltage and short-circuit current peaks respectively being the maximum current capacity voltage/current values 40 times (the interval between two times is 60 seconds, alterando a direcção do sinal de pulso a cada 5 vezes), e testar os parâmetros sensíveis à pressão da amostra após o arrefecimento.A amostra não deve apresentar danos visíveis na sua aparência, uma taxa de variação da tensão do varistor de ≤ 10%, uma corrente de fuga após o ensaio de ≤ 50μA e um coeficiente não linear de ≥ 20.

9 Embalagem

9.1 Tamanho da fita de embalagem(unidade: mm)

9.1.1 série 15D

9.1.27Série D

9.1.310Série D

9.2 Quantidade de embalagem

10 Precauções

10.1Cnão convencional

■ O LKVDRH é adequado para luzes LED, instrumentos eléctricos, equipamentos de segurança, equipamentos de comunicação, aparelhos domésticos e outros produtos.não deve ser utilizado em outros aspectos, a menos que seja autorizado pela empresa durante a fase de conceção.

■ Para assegurar a fiabilidade do varistor de chip em utilização real, devem ser tidas em consideração condições de trabalho extremas durante a fase de concepção e deve ser deixada uma certa margem.

■ Para evitar o arco, a borda do chip de varistor deve estar a pelo menos 2,5 mm de distância dos outros componentes condutores.

■ para melhorar a segurança e a fiabilidade dos produtos,Recomenda-se que o eletrodo circular do corpo do chip seja usado como linha L e o terminal de hardware quadrado seja usado como linha N ao projetar o pad.

■ Para reduzir as possibilidades de danificação da ponte de silício, não se recomenda a instalação do varistor num circuito de CC retificado.

10.2 Ambiente de utilização

■ Temperatura ambiente: -40-125°C

■ Umidade relativa: ≤ 95%

■ Pressão atmosférica: 86-106Kpa

■ Frequência de vibração: 10-50 Hz

■ Aceleração: 98 m/s2

10.3 Armazenagem

■ devem ser armazenados na embalagem original do varistor e não abrir a embalagem para armazenamento;

■ Condições de armazenagem das embalagens originais: temperatura de armazenagem de -25 °C a +45 °C, umidade relativa média anual ≤ 75%, máxima não superior a 95%;

■ Para os varistores de chip, deve evitar-se a contaminação da superfície do varistor durante o armazenamento, manuseio e processamento;

■ Os varistores devem evitar ser armazenados em outros ambientes nocivos que possam afectar o seu desempenho;

■ Utilize o varistor no prazo de 6 meses a contar da recepção da mercadoria.

10.4 Transporte

■ O varistor deve evitar quedas e colisões durante o transporte;

■ Recomenda-se o uso de luvas ao manusear o varistor;

■ Para os varistores de tipo chip, deve evitar-se a contaminação da superfície prateada do varistor durante o transporte.

10.5 Soldadura (quando aplicável)

■ Recomenda-se a utilização de pasta de solda de média e baixa temperatura como material de solda;

■ O pré-aquecimento insuficiente pode causar rachaduras na ficha cerâmica do varistor;

■ A temperatura de soldadura recomendada é de 255 ± 5°C. Uma temperatura de soldadura excessiva pode causar corrosão da prata no elétrodo varistor;

■ Não é aconselhável o arrefecimento rápido por imersão em solvente;

■ Recomenda-se retirar completamente o fluxo após a solda.

Roduct Descrição

OQV0402~2220H Série SMD Varistor ElementÉ um dispositivo de varistor montado na superfície que está disponível numa ampla gama de tamanhos, de 0402 a 2220, e com uma tensão de varistor @1mA DC, de 12V a 102V.Este elemento de varistor montado na superfície tem também uma dimensão externa de 1206 0Ele vem com uma corrente de pico (8/20μs) IP de 20 a 1200 (A), tornando-o adequado para uma grande variedade de aplicações.Com as suas excelentes características eléctricas e alta fiabilidade, este elemento varistor SMD da série QV é uma ótima escolha para qualquer aplicação de varistor montado em superfície.

Características:

• Elementos de varistor montados na superfície
• Dispositivo de varistor montado na superfície
• Dispositivo SMD Varistor
• Voltagem do varistor: 12V-102V a 1mA DC
• Dimensões externas: 1206 (0,12×0,06 polegadas / 3,2×1,6 mm) e 1812 (0,18×0,12 polegadas / 4,5×3,2 mm)
• Tensão de funcionamento máxima: CC 5,5 V - 85 V e AC 4 V - 60 V
• Tolerância da tensão do varistor: ±10% e ±15%
• Tamanho: 0402-2220

Parâmetros técnicos:

Aplicações:

O Varistor Lin Kun SMD é um dispositivo de varistor de montagem de superfície, que é amplamente utilizado em várias aplicações.A marca Lin Kun é UL., VDE e CSA e tem uma quantidade mínima de encomenda de 4000/3000/2000pcs/placa.Este varistor SMD tem uma corrente de pico de 20-1200 (A) durante 8/20μs e uma tensão de fixação máxima de 24-175 (V) durante 8/20μsSeu número de peça é QV0402 ̇2220H Series e a tensão de trabalho máxima é DV: 5.5V-85V e AC: 4V-60V, e a tensão do varistor @ 1mA DC é 12V-102V.O preço do SMD Varistor é negociável e tem um prazo de entrega rápido de 5-7 diasOs termos de pagamento são T/T, Paypal e Western Union. A capacidade de fornecimento do SMD Varistor é de 1000000PCS/Mês.

Personalização:

Apoio e Serviços:

Suporte técnico e serviço de varistores SMD
Fornecemos suporte técnico e serviço para produtos SMD Varistor para os nossos clientes.fornecer informações sobre o produto, e ajuda na solução de problemas e na instalação.
Temos também uma biblioteca de documentos técnicos e recursos disponíveis para os nossos clientes, incluindo manuais de utilização, folhas de dados do produto e notas de aplicação.A nossa equipa está disponível para fornecer apoio técnico personalizado.
Oferecemos uma garantia de satisfação completa para todos os produtos SMD Varistor. Se você não estiver completamente satisfeito com sua compra, trabalharemos para encontrar a melhor solução para você.

Embalagem e transporte:

Embalagem e expedição do varistor SMD:
O SMD Varistor é embalado em sacos sellados e à prova de umidade. Os sacos são então colocados em uma caixa de papelão para envio. A caixa é marcada com o nome do produto e número de peça.A caixa é então segura com fita adesiva, colocados numa caixa de cartão ondulado exterior e rotulados com o endereço de destino.
