Detalhes do produto:
|
| Nome do produto: | Série do termistor MF58 de NTC | Resistência: | 500 km/h |
|---|---|---|---|
| B-valor 25/50: | 4150K /4260 | Fator de dissipação: | 22mW/C (ainda no ar) |
| Tolerância: | 2mW/°C | Constante de tempo térmico: | 20s |
| Temperatura de funcionamento: | -55°C a +300°C | Potência nominal: | ≤50mW |
| Duração do chumbo: | 28 mm | Precisão: | 1-5% |
| Destacar: | Termistor radial para alisador de cabelo,MF58 500K 4250 Termistor radial |
||
MF58 Série Temperatura de vidro selada de medição NTC termistores
O termistor NTC da série MF58 é fabricado com tecnologia cerâmica de semicondutores e o chip NTC é encapsulado em vidro (método de encapsulamento de diodo DO-35).É um elemento de dispositivo térmico de alta precisão com a mesma aparência que o diodo 4148..
(1) Características do produto
● Boa estabilidade e elevada fiabilidade; · O chip NTC está encapsulado em vidro e pode ser utilizado com segurança em qualquer ambiente difícil.
● Ampla gama de resistências e alta precisão; a precisão da resistência é de até 0,3°C e a precisão do valor B é de até 0,5%.
●Pode ser utilizado em ambientes adversos, tais como altas temperaturas e alta umidade; para garantir uma excelente resistência ao calor,O produto está encapsulado em vidro e pode funcionar de forma estável e fiável a uma temperatura elevada de 300°C.
● Pequeno tamanho, peso leve e estrutura robusta;
●Fácil de instalar automaticamente; devido ao seu pequeno tamanho e peso leve, pode ser facilmente e automaticamente montado na placa de circuito impresso,com um diâmetro superior a 50 mm,Após abrir a fita de vedação de vidro, os pinos podem ser cortados no equipamento.
●A sensibilidade térmica deve ser rápida e elevada. ·O método de embalagem e os resultados dos seus produtos determinam a sua rápida velocidade de resposta e a sua elevada sensibilidade.O valor da resistência diminui com o aumento da temperatura, também conhecido como termistor de coeficiente de temperatura negativa linear.
● Visto que a linha de produção é totalmente mecanizada, obterá preços, materiais e prazos de entrega satisfatórios.
(2) Área de aplicação
● Controle de temperatura e detecção de aparelhos domésticos (como frigoríficos, ar condicionado, sanitas inteligentes, fornos de microondas, fogões a indução, torradeiras, ventiladores elétricos, aquecedores elétricos,Máquinas para produção de leite de soja, aquecedores de água elétricos, fogões de arroz, panelas sanitárias, fogões de ovos, dispensadores de água, etc.);
● Detecção de temperatura ou compensação de equipamentos de automação de escritório (como fotocopiadoras, impressoras, etc.);
● Iluminação LED, proteção da bateria do telemóvel e da temperatura da bateria. ;
● Compensação de temperatura de bobinas de instrumentos, circuitos integrados, osciladores de cristais de quartzo e termopares.
● Circuitos de medição e controle de temperatura de equipamentos médicos, industriais e agrícolas, de proteção ambiental, de processamento de alimentos e outros.
● Circuitos de compensação de temperatura, tais como micro-motores CNC, osciladores de cristais de quartzo e termopares.
(3) Especificações
Exemplo:
LK --- MF58 100K 3950 1
- Não, não, não.
1 2 3 4 5
Entre eles, 1 representa a Linkun Electronic Technology Co., Ltd.
2 Indica o termistor NTC de diodo encapsulado em vidro.
3O valor de resistência padrão a 25°C (R25°C), por exemplo: 104, isto é, R25°C é 100KΩ.
Valor 4B (B25/50°C) Por exemplo: 4200 significa que B25/50°C é 4200K.
5R25°C, precisão do valor da resistência: 1 (± 1%), 2 (± 2%), 3 (± 3%), 5 (± 5%), 10 (± 10%).
(4) Estrutura e dimensão
| LK-500K-4050-1% | |||||
| NTCTermistores | Valor da resistência | Valor B | |||
| 500KÓ | ± 5% | 4050 | ± 1% | B25/50 | |
- Não.
4,Características elétricas
|
Ponto
|
Símbolo |
Condição de ensaio
|
Minha.
|
Nem sequer.
|
Max. - O quê?
|
Unidade
|
|
| a) |
Resistência a25°C
|
R25 | 25±0,05°C | 47500 | 500 | 52500 | kΩ |
| b |
Bvalor
|
B25/50 | B= |
/ | 4050 | / | k |
| c |
Isolamento resistência
|
/ | 500VDC | 100 | / | / | MΩ |
| d |
Constante de tempo térmico
|
τ |
em silêncio
|
/ | / | 20 | sec |
| e |
Constante de dissipação térmica
|
δ |
em silêncio
|
2.0 | / | / | Mw/°C |
| f |
Intervalo de temperatura de funcionamento
|
/ | / | - Trinta | / | 260 | °C |
5Confiabilidade
|
Ponto
|
Especificações
|
Método de exame
|
|
| 5.1 | armazenamento a alta temperatura | *ΔR25/ R25≤±2% |
Após armazenamento a 250°C durante 1000 horas
|
| 5.2 |
Armazenamento a baixa temperatura
|
Após armazenamento a - 40°C durante 1000 horas
|
|
| 5.3 |
Temperatura e umidade elevadas
|
Após armazenagem a 60°C 95% RH durante 1000 horas
|
|
| 5.4 |
Choque térmico
|
*ΔR25/ R25≤±2%
|
100 ciclos da seguinte sequência -40°C 10min.---5min. temperatura ambiente---200°C 10min.---5min. temperatura ambiente.
|
| 5.5 |
Vibração
|
* sem danos visíveis
*ΔR25/ R25≤±2% |
Após o teste de vibração, Frequência 10-500Hz 15min. amplitude máxima 1,5 mm, em direcções X e Y
|
| 5.6 |
Puxando
|
* sem danos visíveis
*ΔR25/ R25≤±2% |
Após aplicar uma força de 9,8 N na direcção axial do termistor, manter a força durante 60 segundos. |
| 5.7 |
Caia.
|
* sem danos visíveis
*ΔR25/ R25≤±2% |
Depois de cair livremente no chão de madeira de 1 metro de altura por 10 vezes
|
6.Inspecção de saída
O produto deve ser inspeccionado em todos os pontos de inspecção dos lotes de entrega, as quantidades de amostragem e o padrão aceitável de amostragem são os seguintes:
|
Ponto de inspecção
|
Amostragem aceitável Padrão
|
Observações
|
|
Valor da resistência
|
N=20,Ac=0,Re=1 | 4 (a) |
|
B Valor
|
N=10,Ac=0,Re=1 | 4 (b) |
|
Resistência ao isolamento
|
N=5,Ac=0,Re=1 | 4 (c) |
|
Forma e dimensões
|
N=5,Ac=0,Re=1 | 3 |
|
Aparência
|
N=5,Ac=0,Re=1 | 3 |
6.2 Dados de inspecção Os dados de inspecção serão emitidos mediante pagamento mediante pedido.
7- Embalagem.
A embalagem deve ser feita de modo a não causar danos ou sujeira durante a entrega
| P/N | Resistência | Valor beta | Temperatura de funcionamento | |||
| R25 (KΩ) | Tol. | (25/50°C) | Valor B personalizado | Tol | (°C) | |
| MF58□102□2700 | 1.00 |
± 1%
|
2700 | ± 1% ± 2% |
- 40 ¢ 350 | |
| MF58□102□3270 | 1.00 | 3270 | ||||
| MF58□152□3920 | 1.50 | 3920 | ||||
| MF58□202□3470 | 2.00 | 3470 | ||||
| MF58□202□3839X | 2.00 | B5/25=3839 | ||||
| MF58□2.89□3470 | 2.89 | 3470 | ||||
| MF58□2.89□3520 | 2.89 | 3520 | ||||
| MF58□302□3520 | 3 | 3520 | ||||
| MF58□472□3230 | 4.7 | 3230 | ||||
| MF58□472□3510 | 4.7 | 3510 | ||||
| MF58□502□3240 | 5 | 3240 | ||||
| MF58□502□3270 | 5 | 3270 | ||||
| MF58□502□3380 | 5 | 3380 | ||||
| MF58□502□3470 | 5 | 3470 | ||||
| MF58□502□3500 | 5 | 3500 | ||||
| MF58□502□3900 | 5 | 3900 | ||||
| MF58□502□3950 | 5 | 3950 | ||||
| MF58□5.369□3480 | 5.369 | 3480 | ||||
| MF58□103□3360 | 10 | 3360 | ||||
| MF58□103□3380 | 10 | 3380 | ||||
| MF58□103□3435 | 10 | 3435 | ||||
| MF58□103□3470 | 10 | 3470 | ||||
| MF58□103□3600 | 10 | 3600 | ||||
| MF58□103□3700 | 10 | 3700 | ||||
| MF58□103□3900 | 10 | 3900 | ||||
| MF58□103□3950 | 10 | 3950 | ||||
| MF58□103□4100 | 10 | 4100 | ||||
| MF58□153□3950 | 15 | 3950 | ||||
| MF58□203□3950 | 20 | 3950 | ||||
| MF58□203□4200 | 20 | 4200 | ||||
| MF58□223□3950 | 22 | 3950 | ||||
| MF58□303□3950 | 30 | 3950 | ||||
| MF58□403□3950 | 40.27 | 3950 | ||||
| MF58□473□3950 | 47 | 3950 | ||||
| MF58□503□3900 | 50 | 3900 | ||||
| MF58□503□3950 | 50 | 3950 | ||||
| MF58□503□3990 | 50 | 3990 | ||||
| MF58□533□4050 | 53 | 4050 | ||||
| MF58□104□3420 | 100 | 3420 | ||||
| MF58□104□3900 | 100 | 3900 | ||||
| MF58□104□3925 | 100 | 3925 | ||||
| MF58□104□3950 | 100 | 3950 | ||||
| MF58□104□3975 | 100 | 3975 | ||||
| MF58□104□3990 | 100 | 3990 | ||||
| MF58□104□4100 | 100 | 4100 | ||||
| MF58□104□4200 | 100 | 4200 | ||||
| MF58□104□4360 | 100 | 4360 | ||||
| MF58□154□3950 | 150 | 3950 | ||||
| MF58□204□3500 | 200 | 3500 | ||||
| MF58□204□3899 | 200 | 3899 | ||||
| MF58□204□3950 | 200 | 3950 | ||||
| MF58□204□4200 | 200 | 4200 | ||||
| MF58□204□4260 | 200 | 4260 | ||||
| MF58□234□4160 | 230 | 4160 | ||||
| MF58□234□4260 | 230 | 4537 ((100/200°C) | ||||
| MF58□254□3950 | 250 | 3950 | ||||
| MF58□504□4050 | 500 | 4050 | ||||
| MF58□504□4260 | 500 | 4260 | ||||
| MF58□504□4300 | 500 | 4300 | ||||
| MF58□105□4200 | 1000 | 4200 | ||||
| MF58□105□4400 | 1000 | 4400 | ||||
| MF58□135□4400 | 1300 | 4400 | ||||
| MF58□1.388M□4400 | 1388 | 4400 | ||||
| MF58□1.388M□4600 | 1388 | 4600 | ||||
- Não.

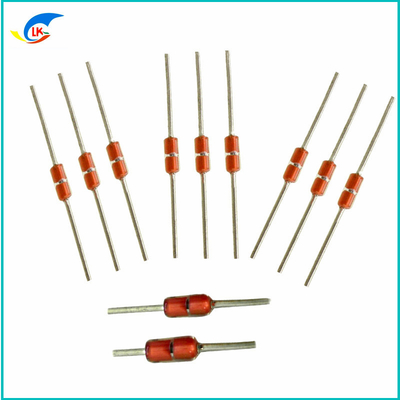

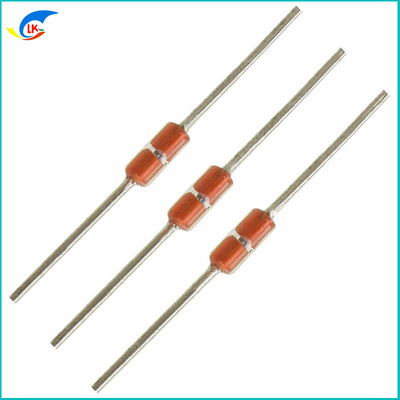

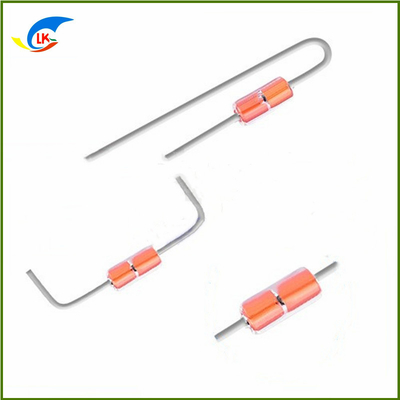

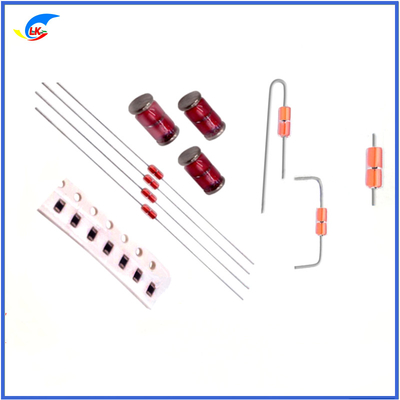

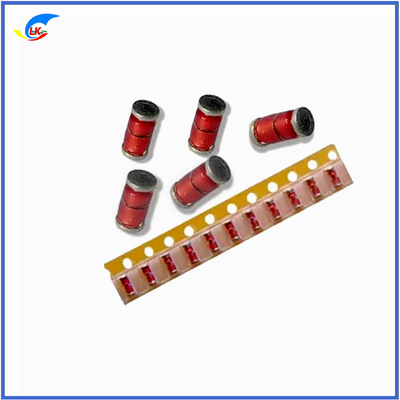

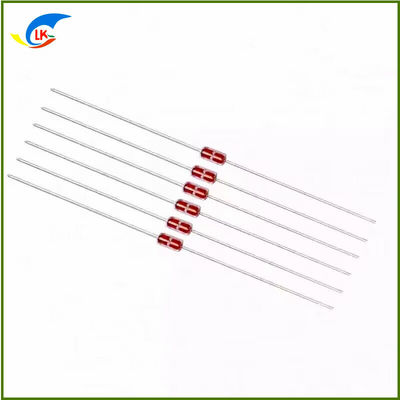

Exibição do produto:
Elemento de detecção-termistor NTC utilizado
| A Dongguan Linkun Electronic Technology Co., Ltd. fornece serviços de design personalizados para sensores de temperatura. | |
| Dimensões & Especificações & Parâmetros podem ser todos personalizados; sinta-se à vontade para entrar em contato conosco! | |
| Resistência @ 25oC | 0.5k, 1k, 2k, 3k 5k, 8k, 10k, 15k, 20k, 30k, 50k, 100k, 200k etc. |
| Valor beta (25/50oC, 25/85oC, 0/50oC, 0/100oC, 5/25oC, 25/100oC, etc.) | 3380k, 3435k, 3470k, 3450k, 3550k, 3984k, 3950k, 3977k, 4050k, 4100k, 4250k, etc. |
| Intervalo de temperatura de funcionamento | ~ 30oC a + 250oC, Design especial também disponível. |
| Opções de projeto de habitações metálicas | Tipos cilíndricos, tipos de bala, tipos de rosca de parafuso, tipos de anel, tipos de flange, tipos de grampos de tubos, etc. |
| Opções de cabo | PVC, XLPE, TPE, PTFE, fio de silicone, fio de fibra de vidro, etc. |
| Opções de conector | JST, MOLEX, TE, conectores à prova d'água etc. |
(8 Precauções
1. O termistor da série MF58 é selado com vidro. Não o submeta a choques ou compressões severos para evitar que o tubo de vidro se quebre.
2. Método de solda: utilizar o método de solda direta entre o corpo metálico e o corpo.
3. Não teste o termistor MF58 no ar. A diferença de temperatura no ar é grande e a medição é muito imprecisa.Para a medição deve utilizar-se um reservatório de óleo de alta precisão a temperatura constanteA descarga NTC medida Após a entrada no reservatório de óleo de temperatura constante, a temperatura do reservatório de temperatura constante deve ser estável antes da medição.
4A tensão deve ser tão baixa quanto possível durante a medição para reduzir o erro de medição causado pelo autoaquecimento do NTC.
5Quando se mede uma temperatura elevada, é necessário utilizar um termómetro para corrigir e verificar a temperatura do banho termostático.
O termistor NTC da série MF58, que é um termistor de vidro selado de ponta única, é amplamente utilizado na medição e no controle de temperatura.Este produto tem uma temperatura de funcionamento que varia de -55°C a +300°CO fator de dissipação é de 22mW/C ((In Still Air) e o valor B é de 25/50: 3100K-4750K ±1%.Também é adequado para MF5 termistor de vidro de ponta única e termistor de medição de temperatura MF52Em suma, o termistor NTC da série MF58 é um dispositivo de controlo de temperatura confiável e preciso.
| Parâmetro | Valor |
|---|---|
| Nome do produto | NTC Thermistor Série MF58 |
| Valor B | 25/50: 3100K-4750K ± 1% |
| Tolerância admissível | ±1%, ±2%, ±3%, ±5% |
| Duração do chumbo | 28 mm |
| Temperatura de funcionamento | -55°C a +300°C |
| Fator de dissipação | 22 mW/C (no ar imóvel) |
| Tamanho | 4*2 mm |
| Faixa de resistência | 1KΩ a 500KΩ |
| Constante de tempo térmico | 20S |
| Potência nominal | ≤ 50 mW |
| Tipo | MF5 Termistor de vidro isolado, termistor com compensação de temperatura MF11, termistor com compensação de temperatura MF11, termistor cerâmico MF16 |
O termistor NTC encapsulado em vidro MF58 da Lin Kun é um termistor de medição de temperatura utilizado em uma ampla gama de aplicações.Trata-se de um termistor de vidro isolado de ponta única com uma potência nominal ≤ 50 mW e uma tolerância de 2mw/°CTem uma constante de tempo térmico de 20S e está disponível num tamanho de 4*2 mm. Os termistores da série MF58 são certificados em conformidade com as normas RoHS e UL,e é fornecido em quantidades a granel de 500 peças por sacoA quantidade mínima de encomenda é de 5000 peças, com um preço de 0,045 USD por peça.000O termistor MF58 é adequado para uma variedade de aplicações, tais como sensores de temperatura, controladores de temperatura, transmissores de temperatura,e sistemas de registo de temperaturaAlém disso, também pode ser utilizado num termistor de filme, que é um tipo de componente electrónico passivo comumente utilizado na medição e controlo de temperatura.Os termistores da série MF58 proporcionam uma precisão e estabilidade de medição de temperatura fiáveis, tornando-a uma escolha ideal para uma ampla gama de aplicações industriais de detecção de temperatura.
O apoio técnico e o serviço de manutenção dos termistores do tipo NTC incluem:
| Atributo | Valor |
|---|---|
| Valor B | 25/50: 3100K-4750K ± 1% |
| Tolerância admissível | ±1% ±2% ±3% ±5% |
| Nome do produto | NTC Thermistor Série MF58 |
| Tamanho | 4*2 mm |
| Constante de tempo térmico | 20S |
| Forma | Axial com chumbo |
| Duração do chumbo | 28 mm |
| Fator de dissipação | 22 mW/C (no ar imóvel) |
| Potência nominal | ≤ 50 mW |
| Faixa de resistência | 1KΩ a 500KΩ |
| MF55 termistor de película | Disponível |
| MF58 termistor de vidro fechado | Disponível |
| MF11 termistor com compensação de temperatura | Disponível |
Lin Kun MF58 Glass Encapsulated NTC Thermistor é um termistor de medição de temperatura com desempenho e confiabilidade superiores.É perfeito para aplicações de detecção de temperatura com controle de temperatura precisoÉ certificado pela ROHS e UL e fabricado na China Dong Guan.
It has a minimum order quantity of 5000pcs and the price is 0.045 USD/PCS. It is packed in bulk, 500pcs per polybag. O tempo de entrega é de 7 dias úteis e os termos de pagamento é T/T.A capacidade de fornecimento é 20.,000A temperatura de operação é de -55°C a +300°C.
Marca: Lin Kun
Número de modelo: MF58 Termistor NTC encapsulado em vidro
Local de origem: China Dong Guan
Certificação: ROHS,UL
Quantidade mínima de encomenda: 5000 PCS
Preço: 0,045 USD/ PCS
Detalhes da embalagem: a granel, 500 pcs por saco
Prazo de entrega: 7 dias úteis
Termos de pagamento: T/T
Capacidade de abastecimento: 20,000,000PCS por semana
Constante de tempo térmico: 20S
Lead Length: 28 mm
Faixa de resistência: 1KΩ a 500KΩ
Potência nominal: ≤ 50 mW
Tolerância: 2mw/°C
MF55 film thermistor, MF5 Single-ended glass sealed thermistor, MF52 temperature measuring thermistor, MF55 film thermistor, MF5 single-ended glass sealed thermistor, MF52 thermistor de medição de temperatura
O NTC Type Thermistor fornece suporte técnico e serviços para garantir que os produtos estejam funcionando adequadamente.Nossa equipe de suporte técnico está disponível 24/7 para ajudar com qualquer pergunta ou problema que possa surgir.Nós fornecemos um portal de suporte online onde os clientes podem pesquisar soluções para problemas comuns ou enviar um ticket para mais assistência.nossa equipe de especialistas em produtos pode fornecer suporte técnico personalizado e aconselhamento para garantir que os clientes obtenham o máximo de seus produtos.
We also offer a variety of customer service options to meet the needs of our customers. Nossos representantes de atendimento ao cliente estão disponíveis por telefone, e-mail, e-mail, etc.ou chat ao vivo para responder a quaisquer perguntas ou preocupaçõesNós também oferecemos uma política de garantia e devolução abrangente para garantir que os clientes estejam satisfeitos com sua compra.
Os termistores do tipo NTC são tipicamente embalados de duas maneiras diferentes.Isto é onde o termistor é colocado dentro de uma casa de plástico e então inserido em um circuito impressoA segunda opção de embalagem é a embalagem de montagem de superfície.
Os termistores devem ser colocados em um saco anti-estático selado.Isto vai ajudar a protegê-los de choques e outros perigos ambientais que podem ser encontrados durante o transporte.Além disso, o termistor deve ser embalado dentro de uma caixa que é alinhada com espuma ou outro material de amortecimento.Isto ajudará a proteger o termistor de qualquer choque ou vibração que possa ocorrer durante o transporte..
P1: O que é um termistor tipo NTC?
A1: O NTC Type Thermistor é um resistor sensível à temperatura que tem um coeficiente de temperatura negativo, o que significa que sua resistência diminui à medida que a temperatura aumenta.Número do modelo: MF58 Glass Encapsulated NTC Thermistor, and is ROHS and UL certified.
Q2: Qual é a quantidade mínima de encomenda?
A2: A quantidade mínima de pedido é de 5000 PCS.
Q3: Qual é o preço?
A3: O preço é de 0,045 USD/PCS.
Q4: Como é que é empacotado?
A4: É empacotado em grande, com 500pcs por polybag.
Q5: Quanto tempo demora a entrega?
A5: A entrega leva 7 dias úteis. Os termos de pagamento são T/T. A capacidade de fornecimento é de 20,0001000 PCS por semana.
