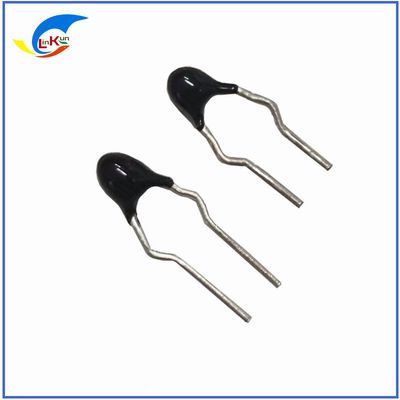

Detalhes do produto:
|
| Nome do produto: | MF52 Termistor de tipo NTC | Escala da resistência: | 5KΩ |
|---|---|---|---|
| B-valor 25/50: | 3470/3950±1% | Precisão: | ±1% ±2% ±3% ±5% |
| Tempo de resposta: | 1s a 10s | Resistência ao isolamento: | >100MΩ |
| Resistência ao isolamento: | ≥ 100 | Constante de tempo térmico: | ≤7 |
| Temperatura de funcionamento: | -55°C a +125°C | ||
| Destacar: | Termistor tipo NTC de detecção de epóxi,termistor tipo NTC de alta precisão |
||
MF52/MF5A Principais parâmetros técnicos da resistência termoelétrica para medição de temperatura
Características
Compatível com o Rohs
pequeno tamanho, resposta rápida
excelente resistência ao ciclo térmico
superior solderadility e resistência ao choque térmico de solda
resistente à humidade
Ampla gama de resistências
alta estabilidade constante
boa qualidade de coerência e intercâmbio
Intervalo de temperatura de funcionamento -40 ~ 125 °C
Aplicação:
1Equipamento de ar condicionado
2Aparelhos de aquecimento
3Termômetro Elétrico
4Sensor de nível de líquido
5Eletrónica automóvel
6. Calendário electrónico
7Bateria de telemóvel
Parâmetros
| Material do envelope | Epoxido, silicone ou baquelita |
| resistência a 25 °C | de 1 a 330 Kohm |
| tolerância à resistência | ± 1%, ± 2%, ± 3%, ± 5%, ± 10% |
| B ((25/50) | de 3100K a 4300K |
| tolerância do valor B | ± 1%, ± 2%, ± 3%, ± 5% |
| cor da cabeça |
preto |
| especificações e modelos | MF52A1 103F3950 |
| Padrão de produto | Q/320115SHD03-2008 |
1. Dimensões globais
|
| Dmax | L1max | L2 ± 3 | F d ± 0.05 | F ± 0.5 |
| 2.6 | 4.5 | 30 | 0.35 | 2.0 |
2. Materiais
| Materiais de encapsulamento | cor | Material de chumbo |
| Resina modificada | preto | Fios de aço conservados |
3Descrição do modelo
| MF52 | A1 | 103 | F | 3950 | ||
| Temperatura de perlas de medição do termistor NTC |
Fios de aço enlatados de chumbo |
Valor da resistência | Tolerância à resistência | Valor B (25/50) | ||
| 5K | Ó | ± 1% | 3470K | |||
4. Desempenho elétrico
| Projeto | símbolo | condição de ensaio | unidade | Requisito de desempenho | |
|
4.1 |
Resistência de potência zero a 25°C |
R25 |
Ta=25±0,05°C Potência de ensaio ≤ 0,1 mW em líquido fluido. |
KΩ |
10 ± 1% |
|
4.2 |
Valor B |
25/50 |
B=[(T a ́Tb ) ]](Tb -T a )]× ln(Ra ]] Rb) Tb = 50 °C±0,1°C |
K |
3470 ± 1% |
| 4.3 | fator de dissipação | d | Em silêncio | mW°C | ≥ 2 |
| 4.4 | tempo característico | t | Em silêncio | sec | ≤ 7 |
| 4.5 | Insulância | - Não. | 100 V ∆C1min | MΩ | ≥ 100 |
| 4.6 | faixa de temperatura de funcionamento | - Não. | - Não. | °C | -40 ~ 120 |
| 4.7 | Características de resistência-temperatura | - Não. | - Não. | - Não. | |
| 4.8 | Erro de resistência | - Não. | - Não. | - Não. |
5Teste de desempenho de fiabilidade
| Projeto | Condições e métodos de ensaio | Requisito técnico |
|
5.1 |
resistência à solda |
Mergulhar o chumbo na solução de estanho a 235+/-5°C, com a superfície de estanho a 6 mm da extremidade inferior do corpo durante 2-3 segundos. | A solda é revestida uniformemente e suavemente na superfície da parte imersa do chumbo, e a área é superior a 95%. |
|
5.2 |
Resistência térmica à solda |
Mergulhar o chumbo num líquido de estanho a 265°C 5, com o nível do líquido a 6 mm da resistência, e o tempo é de 51 segundos. |
Não há danos visíveis. R25D RRR≤±2% |
|
5.3 |
Força de saída de chumbo |
Tensão: 5N, tempo: 10s- |
Não há danos visíveis. R25D RRR≤±2% |
|
5.4 |
Mudança rápida de temperatura |
55°C30min→25°Cmin→125°C30min→ 25°Cmin, repetido 5 vezes e recuperado durante 4 horas. |
Não há danos visíveis. R25D RRR≤±2% |
|
5.5 |
de alta temperatura |
Temperatura: 125°C, tempo: 16 horas. |
Não há danos visíveis. R25D RRR≤±2% |
|
5.6 |
frio |
Temperatura: -55°C, tempo: 2 horas. |
Não há danos visíveis. R25D RRR≤±2% |
|
5.7 |
baixa pressão |
Pressão do ar: 40 0.1kpa durante 4 horas. |
Não há danos visíveis. R25D RRR≤±2% |
|
5.8 |
Aquecimento do estado estacionário |
Temperatura: 40°C, humidade: 93%, tempo: 500 12 horas. |
Não há danos visíveis. R25D RR≤±2%, Resistência à tensão ≥ 700 V ∆ AC1min Resistência ao isolamento ≥ 100 kω. |
|
5.9 |
Calor úmido alternado |
Temperatura: 25~40°C, humidade: 90%, tempo: 24 horas. |
Não há danos visíveis. R25D RR≤±2%, Resistência à tensão ≥ 700 V ∆ AC1min Resistência ao isolamento ≥ 100 kω. |
|
5.10 |
Resistência a consumo de energia zero a temperatura limite superior Perseverança |
Temperatura: 125°C 2°C Tempo: 1000 24 horas. |
Não há danos visíveis. R25D RRR≤±2% |
|
5.11 |
vibração |
Faixa de frequência: 10~500 Hz, amplitude: 0,75 mm ou 98mS 2 vezes 2 horas, |
Não há danos visíveis. R25D RRR≤±2% |
|
5.12 |
colisão |
Aceleração: 250m S 2, duração do pulso: 6M, 4000 colisões. |
Não há danos visíveis. R25D RRR≤±2% |
6, condições de solda
Quando se solda, o local de solda deve estar a 6 mm da raiz do resistor, a temperatura de solda deve ser inferior a 350°C e o tempo de solda deve ser o mais curto possível.
7Condições de armazenagem
Introdução simples da empresa:
20 anos de experiência no campo dos termistores PTC/NTC
Mercado principal: Europa, América do Norte, Ásia
Preço competitivo
A tempo, manuseio.
Preço competitivo
Respondemos a perguntas em 24 horas.
Uma boa equipa à tua espera.
Compatível com a RoHS & UL
Aceitar negócios OEM & ODM

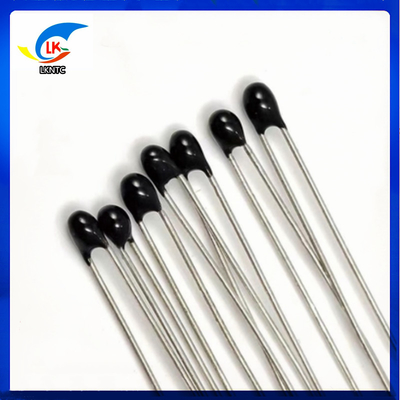

MF5A-103F /503F/104F R25=(50K) B25/50=3950±1% High-precision small-volume negative temperature coefficient thermistor powder preparation to NTC chip coating full-set manufacturer Dongguan Linkun Electronic Technology Co., Ltd.
O termistor NTC (Negative Temperature Coefficient) é um resistor com elevado coeficiente de temperatura e é também um elemento semicondutor extremamente sensível à temperatura.É feito de óxidos metálicos como manganêsÉ formado porque seu método de condução é completamente semelhante aos materiais semicondutores como o germânio e o silício.Quando a temperatura é baixaO número de portadores (elétricos e buracos) nestes materiais de óxido é pequeno, pelo que o valor de resistência é elevado.o valor da resistência diminui.
Características do termistor de fio de couro pequeno MF5A:
• O sensor de temperatura NTC é pequeno e responde rapidamente
• Os cabos NTC são isolados e os fios são macios e podem ser dobrados moderadamente
•O valor da resistência ao termostato B é de elevada precisão e mede a temperatura com precisão
• Os produtos de chips NTC não contêm chumbo e cumprem a directiva ROHS da UE
Área de aplicação do termistor e do sensor de temperatura NTC:
•, medidor de vácuo, medidor de temperatura e umidade, equipamento de beleza, fonte de alimentação, brinquedos eletrónicos
• Baterias para telemóveis, baterias para NB, baterias para veículos eléctricos, instrumentos médicos para analisadores de gases
• Aquecedores de água solares, frigoríficos, automóveis, fotocopiadores, fax
• Termômetro eletrônico, fogão eletrônico, fogão elétrico, termo elétrico
• Secador de roupa, ferro elétrico, aquecedor de água a gás, cobertor elétrico, ar condicionado
• Eletrodomésticos 3C, aquecedores de petróleo, fornos de micro-ondas
Parâmetros técnicos principais da série MF5A de termistores de fio de couro pequeno:
| Modelo | Valor nominal da resistência ((R25) | Valor B |
Trabalho temperatura |
Coeficiente de dissipação ((mW/°C) |
constante térmica do tempo (S) |
|
| Resistência ((KΩ) | Desvio admissível ((± %) |
Valor nominal (K) |
||||
| MF5A-102-3435 | 1 |
± 1% ± 2% ± 3% ± 5% |
3435 |
-40°C ~ +120°C |
≥ 3.0 静止空气中 |
≤ 6 静止空气中 |
| MF5A-202-3435 | 2 | 3435 | ||||
| MF5A-2.252-3950 | 2.252 | 3950 | ||||
| MF5A-472-3950 | 4.7 | 3950 | ||||
| MF5A-502-3470 | 5 | 3470 | ||||
| MF5A-502-3950 | 5 | 3950 | ||||
| MF5A-682-3950 | 6.8 | 3950 | ||||
| MF5A-103-3435 | 10 | 3435 | ||||
| MF5A-103-3470 | 10 | 3470 | ||||
| MF5A-103-3600 | 10 | 3600 | ||||
| MF5A-103-3380 | 10 | 3380 | ||||
| MF5A-103-3977 | 10 | 3977 | ||||
| MF5A-103-4100 | 10 | 4100 | ||||
| MF5A-153-3950 | 15 | 3950 | ||||
| MF5A-203-3950 | 20 | 3950 | ||||
| MF5A-233-3950 | 23 | 3950 | ||||
| MF5A-303-3950 | 30 | 3950 | ||||
| MF5A-333-3977 | 33 | 3977 | ||||
| MF5A-40.27-3950 | 40.27 | 3950 | ||||
| MF5A-473-4013 | 47 | 3950 | ||||
| MF5A-503-3977 | 50 | 3977 | ||||
| MF5A-503-3990 | 50 | 3990 | ||||
| MF5A-503-4050 | 50 | 4050 | ||||
| MF5A-104-3950 | 100 | 3950 | ||||
| MF5A-104-3990 | 100 | 3990 | ||||
| MF5A-104-4200 | 100 | 4200 | ||||
| MF5A-204-3892 | 200 | 3892 | ||||
| MF5A-204-3917 | 200 | 3917 | ||||
Precauções para a utilização de termistores de fio de couro pequenos:
Certifique- se de utilizar no intervalo de temperatura especificado para evitar a deterioração do material e das suas características.
Os termistores são concebidos com base em transformadores utilizados em geral (em ambientes fechados a temperatura ambiente, humidade e pressão).Eles vão falhar (ou queimar) quando as características são piores. ), por favor, não utilize em tal ambiente.
1 Gases redutores corrosivos (Cl2, HXS, NH3, SOX, NOX, etc.).
2 Entre os gases voláteis e inflamáveis.
3 Lugares com muita poeira.
4 Um local onde a pressão foi reduzida ou aumentada.
5 Lugares em contacto directo com água ou locais propensos à condensação devido à elevada umidade.
Colocar em água salgada, óleo, medicamento líquido, solução orgânica.
7 Lugares com vibração excessiva.
8 Outros lugares semelhantes a 1 ¢ 7.
A: ((Tina, níquel, fio de Cu ou Cp)
Tabela de dimensões normais
| Código | Dmax | L1max | L2min |
d ± 0.05 |
F ± 0.5 |
| A1 | 2.5 | 4 | 25 | 0.3 | 1.7 |
| A2 | 3 | 4.5 | 25 | 0.45 | 2.2 |
B: ((Fio de cobre esmaltado)
Tabela de dimensões normais
| Código | Dmax | L1max | L2min | L3 ± 1 | D ± 0.05 |
| B1 | 2 | 3.5 | Determinação por utilizador | 3 | 0.2 |
| B2 | 3 | 4 | Determinação por utilizador | 3 | 0.3 |
C: ((Fio de alta temperatura)
Tabela de dimensões normais
| Código | Dmax | L1max | L2min | L3 ± 1 | AWG de fio |
| C1 | 3 | 7.5 | Determinação por utilizador | 5 | 30# |
| C2 | 4 | 7.5 | Determinação por utilizador | 5 | 28# |
D: ((Fio de temperatura normal)
Tabela de dimensões normais
| Código | Dmax | L1max | L2min | L3 ± 1 | AWG de fio |
| D1 | 3 | 7.5 | Determinação por utilizador | 5 | 30# |
| D2 | 4 | 7.5 | Determinação por utilizador | 5 | 28# |
E:O chumbo e a cabeça são todas especificações especiais)
Tabela de dimensões normais
| Código | Dmax | L1max | L2min | L3 ± 1 | AWG de fio |
| E1 | Determinação por utilizador | Determinação por utilizador | Determinação por utilizador | 5 | Determinação por utilizador |
| E2 | Determinação por utilizador | Determinação por utilizador | Determinação por utilizador | 5 | Determinação por utilizador |
DE: ((Cp Chumbo Revestido com resina epóxi)
Tabela de dimensões normais
| Código | Dmax | L1max | L21max | L3 | D ± 0.05 | F±0.05 |
| DE1 | 3 | 6.0 | 55 | Determinação por utilizador | 0.3 | / |
| DE2 | 4 | 7.5 | 35 | Determinação por utilizador | 0.45 | / |
F: ((Fios de aço enlatados)
Tabela de dimensões normais
| Código | Dmax | L1max | L2±1.5 | D ± 0.01 | f±0.05 | Tmax |
| F | 3.8 | 9.5 | 17 | 0.6 | 2.5 | 3.5 |
Manuseio anormal do termistor de fio de couro pequeno:
Quando o termistor está anormal, a corrente de curto-circuito passará, e pode haver cheiro anormal, som anormal, fumaça, etc.Por favor, certifique-se de conectar o termistor em série com a proteção de corrente como outro dispositivo de proteção.
Quando o termistor estiver a funcionar, em função das condições do local (ambiente), pode ultrapassar 110°C. Verifique se afecta as partes ou materiais circundantes.
As anomalias nos termistores não só afetam as peças ou materiais e os deterioram, mas o gás emitido pelas peças ou materiais muitas vezes se torna a causa da deterioração dos componentes.
O termistor do tipo NTC é um termistor de medição de temperatura amplamente utilizado, especialmente concebido para medição e compensação de temperatura.É geralmente feito de um termistor de vidro MF52 de ponta única, fechado ou de um termistor MF11 com compensação de temperaturaCaracteriza-se por uma elevada resistência ao isolamento (≥ 100 MΩ), alta precisão (tolerância de +/- 1%) e ampla gama de valores B (25/50: 3950±1%).
O termistor do tipo NTC é usado principalmente na medição, compensação e controle de temperatura.automóvelO sistema de medição de temperatura é um sistema de medição de temperatura que permite a medição de temperaturas e de temperaturas.
O termistor do tipo NTC foi amplamente testado e certificado para garantir a sua qualidade superior.é uma ótima escolha para medição de temperatura e compensação.
| Imóveis | MF5 Termistor de vidro de ponta única e fechado | MF55 termistor de película | MF52 termistor de medição de temperatura | MF6 termistor de vidro de ponta única, fechado | MF62 termistor de medição de temperatura |
|---|---|---|---|---|---|
| Tolerância | +/-1% | +/-1% | +/-1% | +/-1% | +/-1% |
| Valor B 25/50 | 3950 ± 1% | 3950 ± 1% | 3950 ± 1% | 3950 ± 1% | 3950 ± 1% |
| Constante de dissipação térmica | ≥ 2 | ≥ 2 | ≥ 2 | ≥ 2 | ≥ 2 |
| Tamanho | 2 mm a 3 mm | 2 mm a 3 mm | 2 mm a 3 mm | 2 mm a 3 mm | 2 mm a 3 mm |
| Resistência ao isolamento | > 100 MΩ | > 100 MΩ | > 100 MΩ | > 100 MΩ | > 100 MΩ |
| Faixa de resistência | 1Ω a 100KΩ | 1Ω a 100KΩ | 1Ω a 100KΩ | 1Ω a 100KΩ | 1Ω a 100KΩ |
| Precisão | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% |
| Constante de tempo térmico | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 |
| Tempo de resposta | 1 a 10 | 1 a 10 | 1 a 10 | 1 a 10 | 1 a 10 |
| Resistência ao isolamento | > 100 | > 100 | > 100 | > 100 | > 100 |
OTermistor do tipo NTCdeLin Kuntem o número do modeloMF52 10K 1% 3950, éROHSeUL (em inglês)Certificado e originário de:China Dong GuanTem uma quantidade mínima de encomenda de5000 PCS, com um preço de0.045 USD/ PCS, e é embalado ema granelcom500 por saco. OPrazo de entregaé7 dias úteis, e ocondições de pagamentosãoT/T. Ocapacidade de abastecimentoé20,000,000PCS por semanaTem umaconstante térmica do tempode ≤ 7, umresistência ao isolamentode ≥ 100 e umconstante de dissipação térmicaEm termos de faixa de resistência, vai de1Ω a 100KΩEste termistor é especialmente adequado paramedição de temperatura, e é especificamente oMF52 termistor de vidro de ponta única e fechadoeMF58 termistor de vidro fechado.
A Lin Kun oferece uma ampla seleção de termistores MF5 de vidro selado de ponta única, termistores de medição de temperatura MF52 e MF5 de vidro selado de ponta única 10K 1% 3950, para termistores do tipo NTC.
Para mais informações, entre em contato conosco hoje!
O termistor do tipo NTC é um tipo de dispositivo de detecção de temperatura composto por um termistor de medição de temperatura MF52, um termistor fechado em vidro MF58 e um termistor fechado em vidro MF58.Possui uma elevada resistência ao isolamento de ≥ 100 e uma constante de tempo térmico rápido de ≤ 7Disponível em vários tamanhos, de 2 mm a 3 mm e numa ampla gama de resistências de 1Ω a 100KΩ, com uma tolerância de +/- 1%.É amplamente utilizado em aplicações de medição e controle de temperatura em ambientes comerciais e industriais.
O termistor do tipo NTC é altamente confiável e robusto devido à sua elevada resistência ao isolamento e constante de tempo térmico rápida.e seu pequeno tamanho o torna ideal para aplicações onde o espaço é limitadoAlém disso, é fácil de instalar e utilizar.
Em conclusão, o termistor tipo NTC é uma solução ideal para aplicações de detecção e medição de temperatura devido ao seu pequeno tamanho, excelente precisão e precisão, alta resistência ao isolamento,e constante de tempo térmico rápidoDisponível em vários tamanhos e faixas de resistência, a sua tolerância de +/- 1% garante a mais elevada qualidade das medições.
Embalagem e transporte de termistores do tipo NTC
Os termistores do tipo NTC são embalados e enviados de acordo com os padrões da indústria.Todos os termistores são testados antes de sair da fábrica para garantir a qualidade e o desempenhoDependendo da dimensão da encomenda, os termistores podem ser enviados a granel ou individualmente.
Para garantir a chegada segura, os termistores devem ser enviados com rastreamento, seguro e confirmação de assinatura.Os custos de envio podem variar em função do tamanho e peso dos termistores e do destinoOs clientes são responsáveis pelo pagamento dos custos de envio.
